产品概述
ZH-Z8是一款针对LED大屏幕显示系统开发的高清视频处理器与发送卡二合一产品。它采用业内领先的无损缩放技术，支持高清HDMI/DVI输入及标准千兆网口输出，为客户提供LED大屏高清显示方案。本产品在实现极速切换视频源的同时，最大程度地简化了客户操作流程，真正做到简单操作的目的。支持局部、全屏模式一键切换，画面过渡流畅稳定。提供多模式键盘锁，为客户提供更多安全操作方面的选择。ZH-Z8系统支持在线升级，为客户不定期升级新功能做好保障。

功能特点
· 支持多路信号输入：HDMI，DVI，VGA，CVBS*2，音频*2；
· 支持音视频同步输入：支持音视频同步输入：除HDMI音频外，可以外接两路针对DVI\VGA视频通道的音频输入（PJ3.5）；

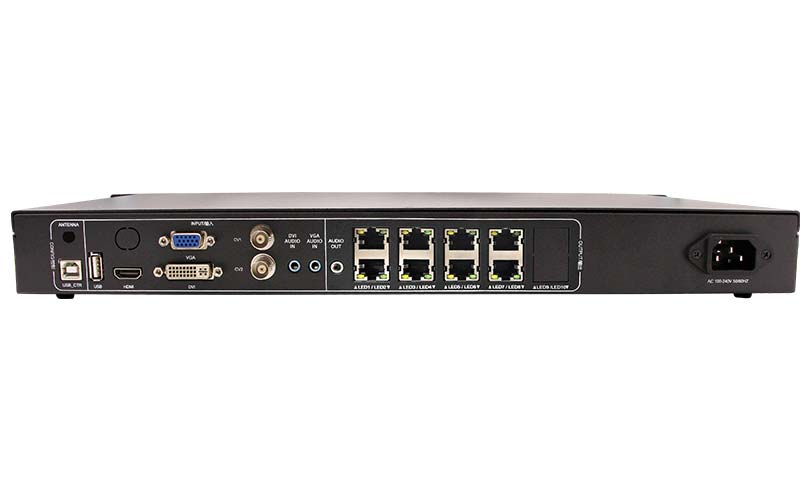

· 支持以下输出信号接口：LAN(RJ45)×8（带网口连接状态指示），整机最大支持分辨率为520万像素，支持自定义分辨率，最宽8192像素，最高2160像素；单网口宽度最大2048，高度最大1920；Audio音频（PJ35）×1；
· 支持切换特效：信号源通道与通道之间均支持淡入淡出/直切的切换特效；
· 支持图像亮度调节、对比度、清晰度、色度调节；
· 支持EDID配置管理：支持EDID（Extended Display Identification Data，扩展显示识别数据）的读取、修改、自定义；
· 支持VGA校正功能：解决模拟信号在传输过程中容易产生的黑边、偏移问题；
· 支持Super Resolution放大技术：视频补偿处理算法。画面缩小无尺寸限制，并保留图像细节，减轻画面放大多倍后产生的失焦现象；
· 支持去黑边/剪裁功能：解决输入信号（尤其是VGA信号及非标准摄像头的输出信号）产生的黑边问题，针对任意信号源做任意裁剪（依旧保持满屏状态）；
· 支持通道保护：对设备输入、输出I/O接口进行保护，避免静电冲击；通道间相互独立，且彼此互补；
· 支持亮度调节：实时、快捷进行屏体显示亮度调整；
· 支持自定义分辨率；
· 支持多功能按键锁定，防止误操作；
· 支持画面冻结；
· 支持LED屏幕测试：黑屏、蓝屏、红屏等任意显示切换；
· 支持遥控器控制；
· 支持智能设置；
· 支持场景调用与保存；
· 支持中英文语言设置；
· 支持按键、旋钮多模式调节；

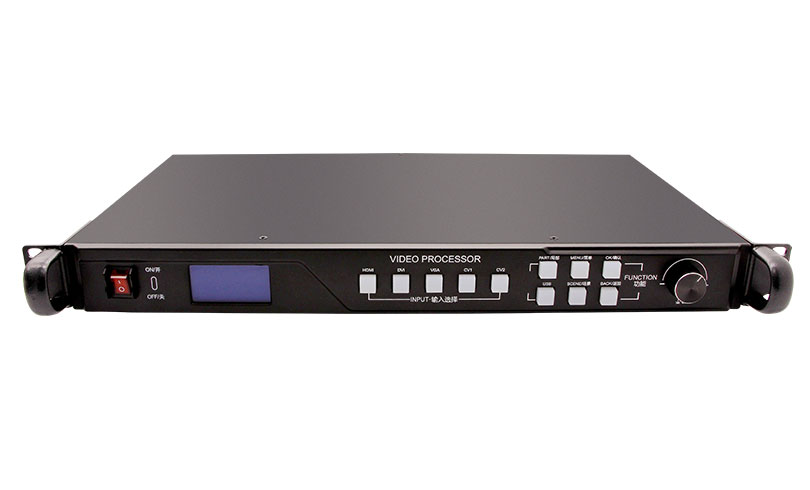

· 标准1U机箱，标配LCD操作显示屏，标配机箱手提，方便施工安装；
· 宽供电电压输入范围AC 100~240V，50/60HZ输入；
· 支持在线系统升级。
