中航软件：详解二合一视频处理器

2020-05-12 17:35:03 0

01：功能特点

支持多路输入:HDMI,DVI,VGA,2*CVBS
亮度调节，对比度 ,清晰度、色度调节
支持自定义分辨率
支持画面冻结
遥控器控制，
任意通道无缝切换、淡入淡出
支持EDID管理支持多功能锁键
显示屏测试 HDMI、VGA、DVI音视频同步传输
智能走点

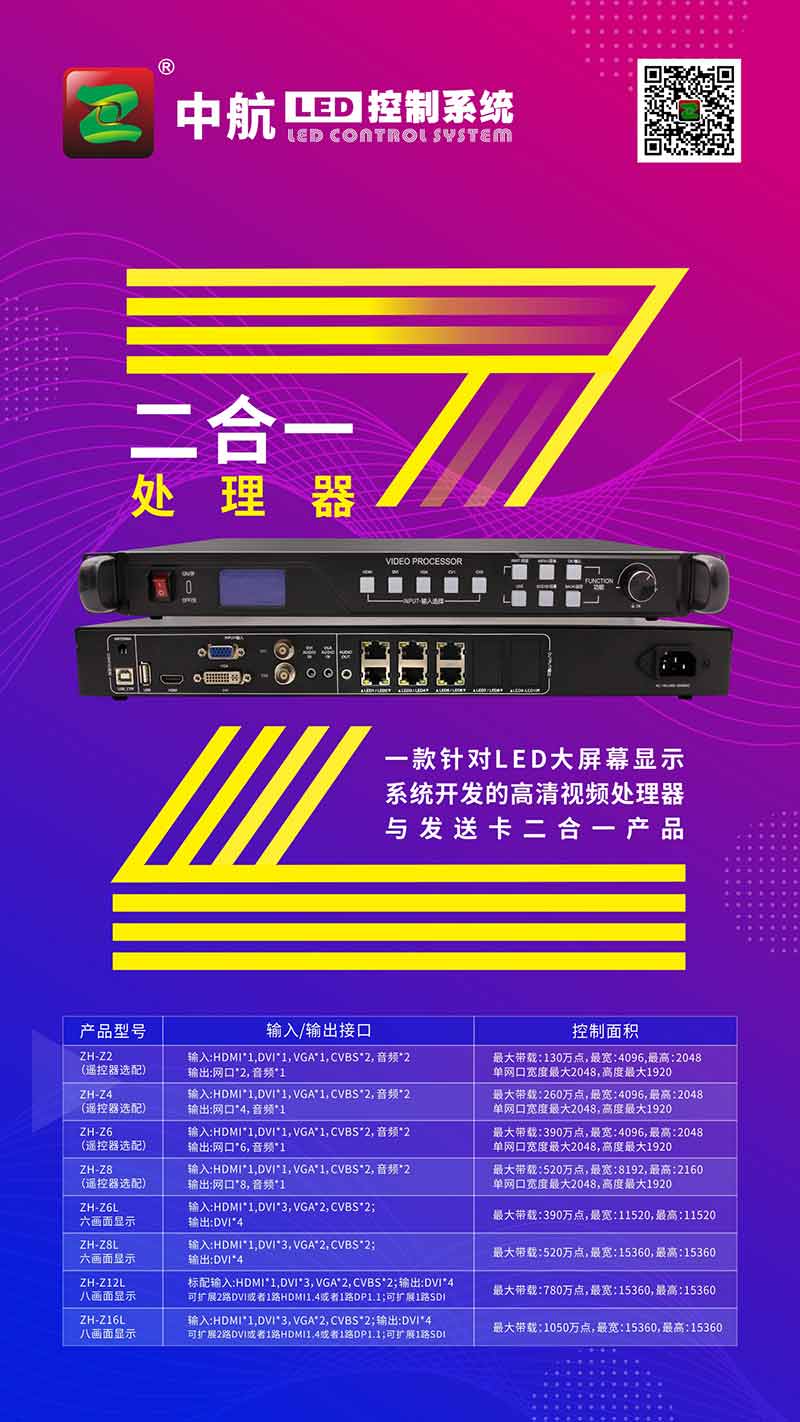

02：型号参数

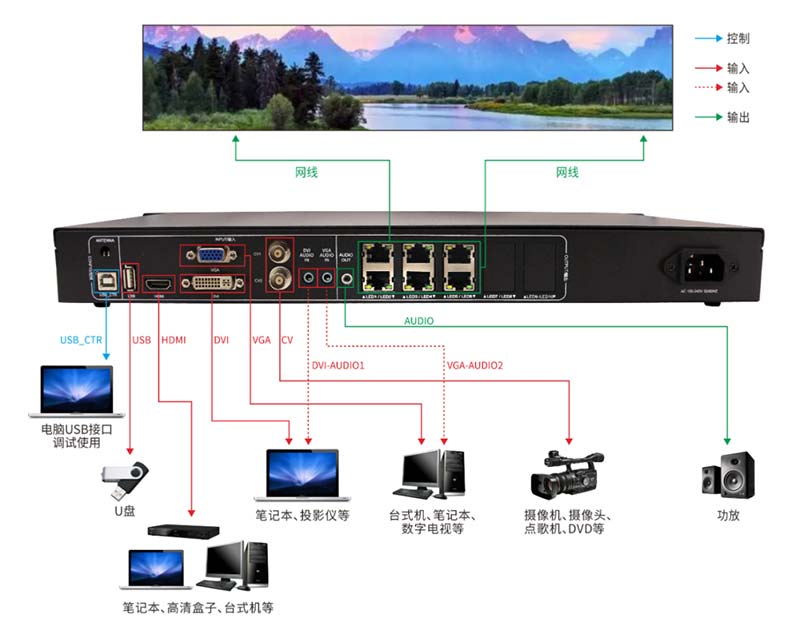

03：系统拓扑图

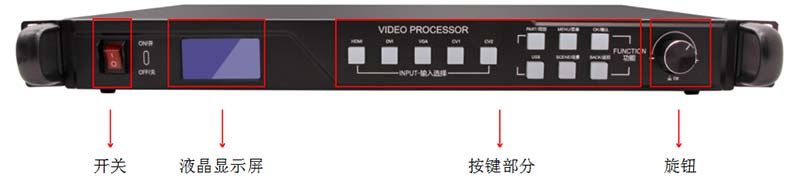

04：硬件介绍

开关	电源开关
液晶显示屏	显示用户操作的详细提示
旋钮	调节LED屏分辨率的大小和确认等

按键部分说明
HDMI	HDMI信号输入选择键	PART/局部	局部/全屏切换
DVI	DVI信号输入选择键	MENU/菜单	进入高级设置模式
VGA	VGA信号输入选择键	OK/确认	选项确认键
CV1	CV1信号输入选择键	BACK/返回	返回上一级菜单/锁定功能
CV2	CV2信号输入选择键	SCENE/场景	预设场景调用键

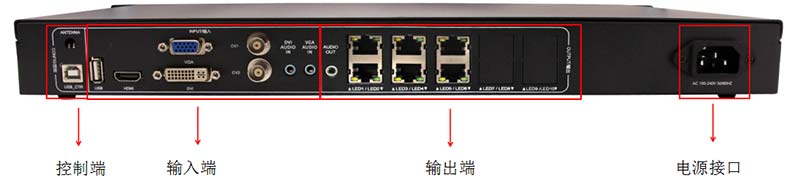

CONFIG/控制端		INPUT/信号输入端		OUTPUT/信号输出端
ANTENNA	遥控器天线接口	HDMI	HDMI输入端口	AUDIO	音频输出接口
USB_CTR	系统调试接口	VGA	VGA输入端口	S1/S2/S3/ S4/S5/S6	网口工作指示灯
		DVI	DVI输入端口	LED1/LED2/LED3/ LED4/LED5/LED6	输出网口
		CV1/CV2	CV输入端口	LED1/LED2/LED3/ LED4/LED5/LED6	输出网口
		AUDIO1	DVI音频输入接口
		AUDIO2	VGA音频输入接口

05：应用案例

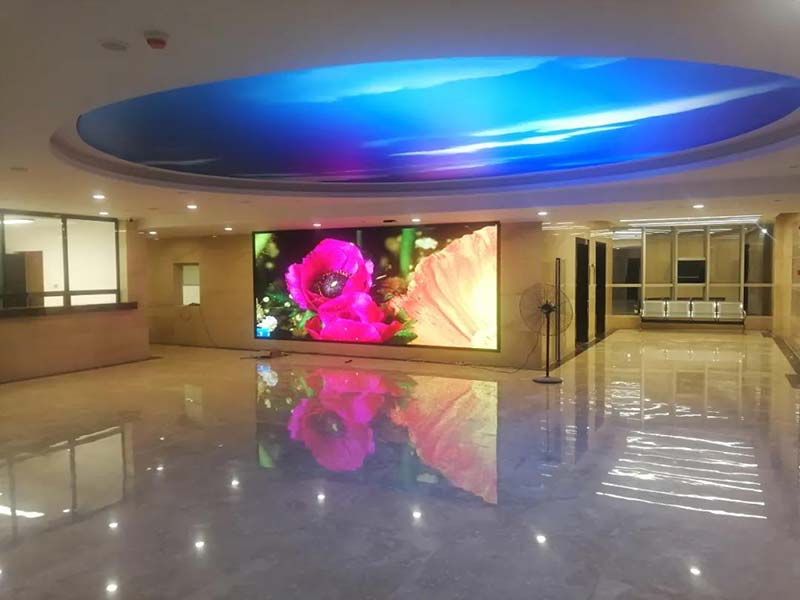

成都某医院，中航二合一主控Z4，P2.5为您展现视觉精彩！

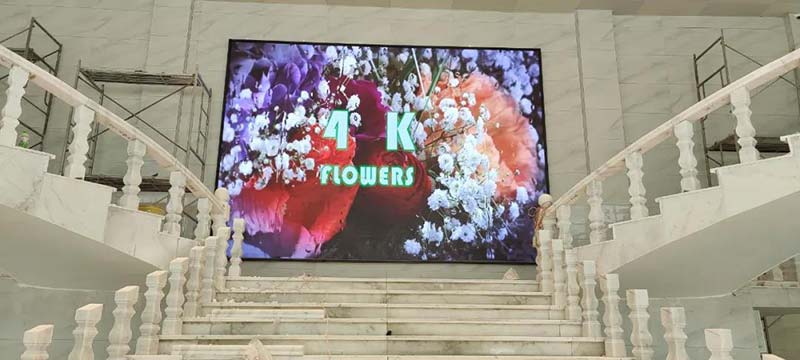

河南某园区，室内P2中航战狼系列接收卡+二合一超级主控带载！

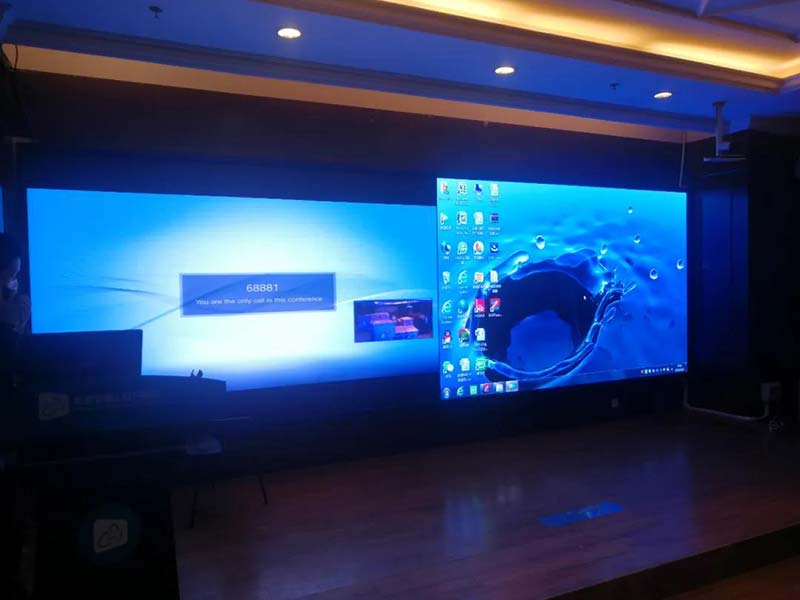

四川某医院会议厅，中航Z6L超级主控，9929驱动芯片，刷新3840，中航战狼接收卡!
